電子皮帶秤是一種用于連續動態稱量散狀物料重量的自動化計量設備，核心原理是通過檢測皮帶輸送機上物料的重量與皮帶運行速度的實時數據，經計算后得出物料的瞬時流量與累計重量。電子皮帶秤廣泛應用于工業生產中對散料（如煤炭、礦石、糧食、水泥、化肥等）的精準計量場景，是實現生產過程自動化、精細化管理的關鍵設備之一。
電子皮帶秤的結構與工作原理
1. 四大結構組成

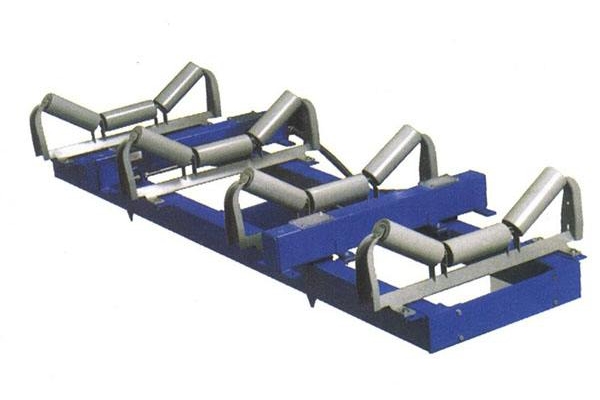

- 稱重橋架：安裝在皮帶輸送機機架上的支撐結構，內置稱重傳感器，用于感知皮帶上物料的重量（通常為杠桿式或懸浮式，懸浮式精度更高）。
- 稱重傳感器：將物料重量轉換為電信號（如應變片式、壓式傳感器），是“重量檢測”的核心元件。
- 測速傳感器：安裝于皮帶輸送機尾部滾筒或托輥軸端，通過檢測滾筒轉速或托輥轉動頻率，換算出皮帶的實際運行速度（常見為光電編碼器或磁電式傳感器）。
- 積算儀（控制器）：接收稱重傳感器與測速傳感器的信號，進行數據處理（重量×速度=瞬時流量，瞬時流量積分=累計重量），并通過顯示屏輸出數據，還可實現遠程傳輸、報警等功能。
2. 工作原理
基于“重量×速度=流量”的動態計量邏輯：
- 當皮帶輸送散料經過稱重橋架時，稱重傳感器實時檢測皮帶上單位長度物料的重量（即“線載荷”）；
- 測速傳感器同步檢測皮帶的運行速度；
- 積算儀將“線載荷”與“速度”相乘，得到物料的瞬時流量（單位時間內的輸送量，如t/h）；
- 通過對瞬時流量的持續積分，計算出累計輸送重量（如t或kg）。
電子皮帶秤的五大特點
1.動態連續計量，效率高
- 無需中斷輸送流程即可完成計量，適用于“連續生產”場景（如礦山、電廠的物料輸送線），提升生產效率（地磅需停車稱重，無法實現連續計量）。
2.計量精度較高（適配工業級需求）
- 常規精度等級：±0.25%~±0.5%（貿易結算級可達±0.125%）；
- 精度受皮帶運行狀態影響（如皮帶張力、跑偏、振動），但通過校準（如掛碼校準、實物校準）可穩定保持精度，滿足工業過程控制與貿易計量的要求。
3.適應性強，應用范圍廣
- 可適配不同帶寬（500mm~2400mm）、不同帶速（0.1m/s~4m/s）的皮帶輸送機；
- 能計量多種散狀物料（顆粒狀、粉狀、塊狀，如煤炭、礦石、糧食、化工原料等）；
- 可在室內外環境使用（部分型號具備防塵、防水、防腐蝕設計，適應惡劣工況）。
4.自動化與智能化程度高
- 可實現遠程監控與自動控制（如與PLC聯動調整給料量）；
- 現代電子皮帶秤配備觸摸屏、物聯網模塊，支持手機APP或電腦端查看數據，部分還具備AI自診斷功能（如預測傳感器故障）。
5.安裝維護相對便捷
- 稱重橋架多為模塊化設計，可直接安裝在現有皮帶輸送機上（無需大幅改造生產線）；
- 傳感器與積算儀采用標準化接口，更換或維修方便；
- 定期校準（如每月一次實物校準）即可維持精度，維護成本較低。
總結
總之，電子皮帶秤是一種“動態、連續、精準”的散料計量設備，其核心價值在于解決了工業生產中“連續輸送與精準計量難以兼顧”的痛點，通過自動化計量助力企業實現成本核算、生產優化與質量控制。
